PCB线路板抄板的技术实现

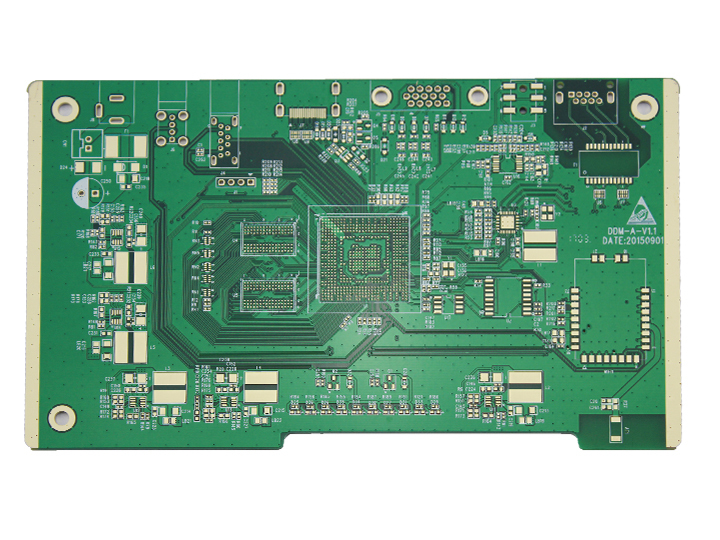

简单来说，就是先将要抄板的电路板进行扫描，记录详细的元器件位置，然后将元器件拆下

来做成物料清单（BOM）并安排物料采购，空板则扫描成图片经抄板软件处理还原成PCB线路板板图文件，然后再将PCB线路板文件送制版厂制板，板子制成后将采购到的元器件焊接到制成的PCB线路板板上，然后经过电路板测试和调试即可。

具体技术步骤如下：

第一步，拿到一块PCB线路板，首先在纸上记录好所有元器件的型号，参数，以及位置，尤其是二极管，三级管的方向，IC缺口的方向。PCB线路板电路板越做越高级上面的二极管三极管有些不注意根本看不到。最好通过专业的观测工具便携式数码显微镜MSV500,WM401PCTV[1] 把需要的电子元器件的位置拍照或录制下来，以便和抄板做对比。

第二步，拆掉所有器件，并且将PAD孔里的锡去掉。用酒精将PCB线路板清洗干净，然后放入扫描仪内，扫描仪扫描的时候需要稍调高一些扫描的像素，以便得到较清晰的图像。再用水纱纸将顶层和底层轻微打磨，打磨到铜膜发亮，放入扫描仪，启动PHOTOSHOP，用彩色方式将两层分别扫入。注意，PCB线路板在扫描仪内摆放一定要横平竖直，否则扫描的图象就无法使用。

第三步，调整画布的对比度，明暗度，使有铜膜的部分和没有铜膜的部分对比强烈，然后将次图转为黑白色，检查线条是否清晰，如果不清晰，则重复本步骤。如果清晰，将图存为黑白BMP格式文件TOP.BMPBOT.BMP，如果发现图形有问题还可以用PHOTOSHOP进行修补和修正。

第四步，将两个BMP格式的文件分别转为PROTEL格式文件，在PROTEL中调入两层，如过两层的PAD和VIA的位置基本重合，表明前几个步骤做的很好，如果有偏差，则重复第三步。所以说PCB线路板抄板是一项极需要耐心的工作，因为一点小问题都会影响到质量和抄板后的匹配程度。

第五步，将TOP层的BMP转化为TOP.PCB线路板，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。不断重复知道绘制好所有的层。
