线路板厂的出产都是有根据的,可是这个根据就是咱们常说的线路板描绘方案也叫图纸,那么描绘线路板的人员就应该理解下面的10大关键: 深圳线路板厂,福永线路板厂,沙井线路板厂,

(1):画原理图的时分管脚的标示必定要用网络 NET不要用文本TEXT不然导PCB的时分会出疑问

(2):画完原理图的时分必定要让一切的元件都有封装,不然导PCB的时分会找不到元件

有的元件在库里找不到是要个人画的,其实实践中仍是个人画好,最终有一个个人的库,那才叫便利呢。画的进程是发动FILE/NEW——》挑选SCH LIB——》这就进入了零件修正库——》画完后在该元件上又键TOOLS—RENAME COMPONENT可重命名元件。

元件封装的画发跟这个也相同,可是挑选的是PCB LIB,元件的边框是在是在TOPOverlay层,为黄色。

(3):画完后要给元件按次序重命名,挑选TOOLS东西————》ANNOTATE注释然后挑选次序

(4):在转化成PCB前,要生成报表,主要是网络表 挑选DESIGN描绘————》Creat Netlist创建网络表

(5):还有就是要查看电器规矩:挑选TOOLS――.>ERC

(6): 然后就能够生成PCB了生成的进程若有过错必定把原理图修正正确了再生成PCB

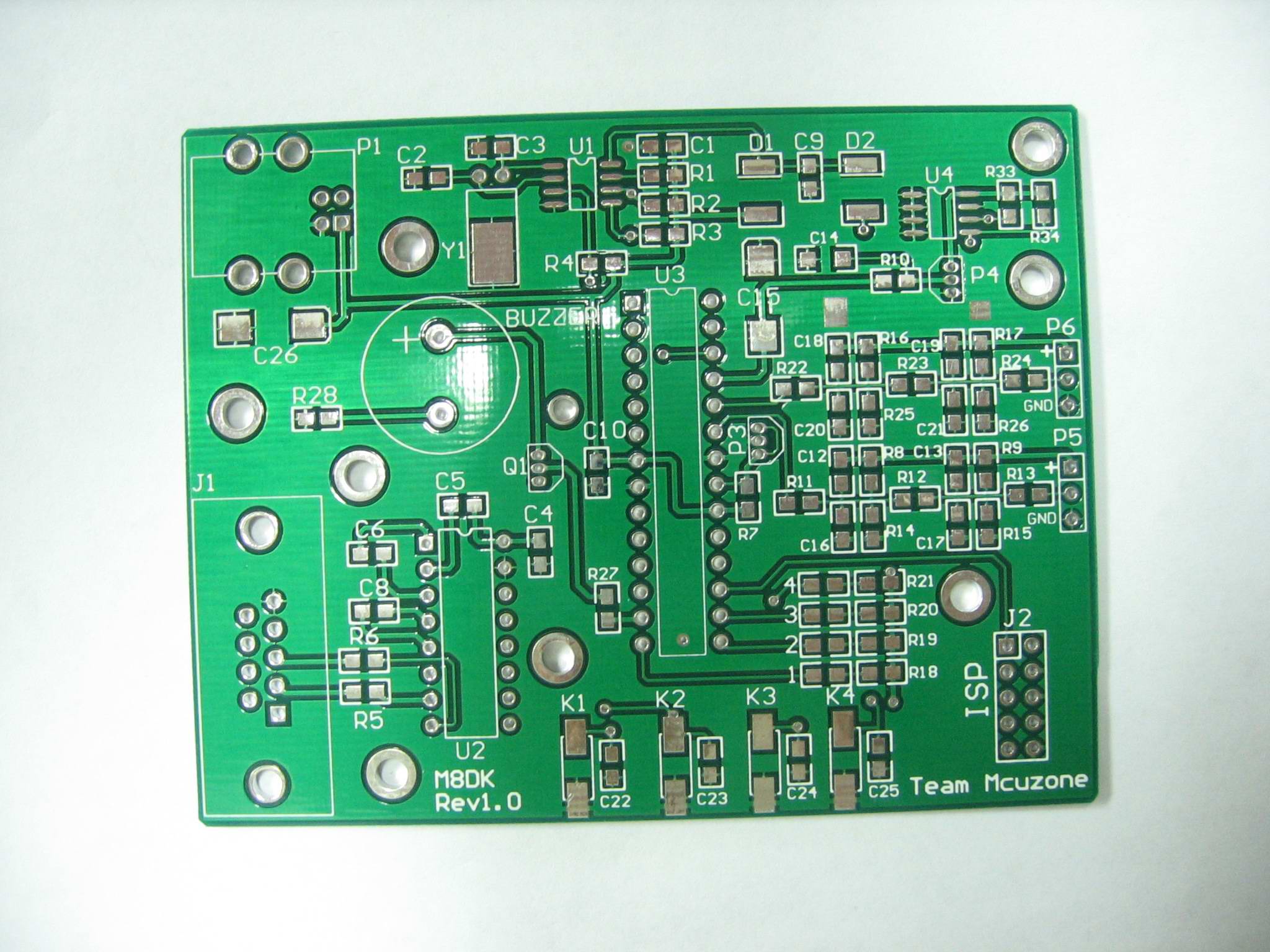

(7):PCB首要必定要步好局,应让线走的越短越好,过孔越少越好。

(8):画线之前先描绘规矩:TOOLS―――Design Rules, Routing中的Clearance Constrain的GAP描绘时可选10也可选12,ROUTING VIA STYLE中设置过孔,汉盘的最大外直径最小外直径,最大内直径,最小内直径的巨细。Width Constraint 设置的是线的宽度,最大最小

(9):画线的宽度通常一般的就12MIL,外围一圈电源和地线就120或100,片子的电源和地就50或40或30,晶镇线要粗,要放在单片机旁,共用线要粗,长距离线要粗,线不能拐直角要45度,电源和地还有其他的象征必定要在TOPLAY中标明,便利调试连线。

若发现图不正确,必定要先改原理图,再用原理图更PCB.

(10):VIEW选项里最下边的选项能够选英制仍是毫米。
