最常见的工艺类型有SMOBC以及图形电镀法这两种方法，还有一种是工艺导线法，这个通常只针对某些特殊需求定制，下面小编来重点介绍SMOBC以及图形电镀法的工艺流程。

1 、图形电镀工艺流程

覆箔板 --> 下料 --> 冲钻基准孔 --> 数控钻孔 --> 检验 --> 去毛刺 --> 化学镀薄铜 --> 电镀薄铜 --> 检验 --> 刷板 --> 贴膜(或网印) --> 曝光显影(或固化) --> 检验修板 --> 图形电镀(Cn十Sn/Pb) --> 去膜 --> 蚀刻 --> 检验修板 --> 插头镀镍镀金 --> 热熔清洗 --> 电气通断检测 --> 清洁处理 --> 网印阻焊图形 --> 固化 --> 网印标记符号 --> 固化 --> 外形加工 --> 清洗干燥 --> 检验 --> 包装 --> 成品。

流程中“化学镀薄铜 --> 电镀薄铜”这两道工序可用“化学镀厚铜”一道工序替代，两者各有优缺点。图形电镀--蚀刻法制双面孔金属化板是六、七十年代的典型工艺。八十年代中裸铜覆阻焊膜工艺(SMOBC)逐渐发展起来，特别在精密双面板制造中已成为主流工艺。

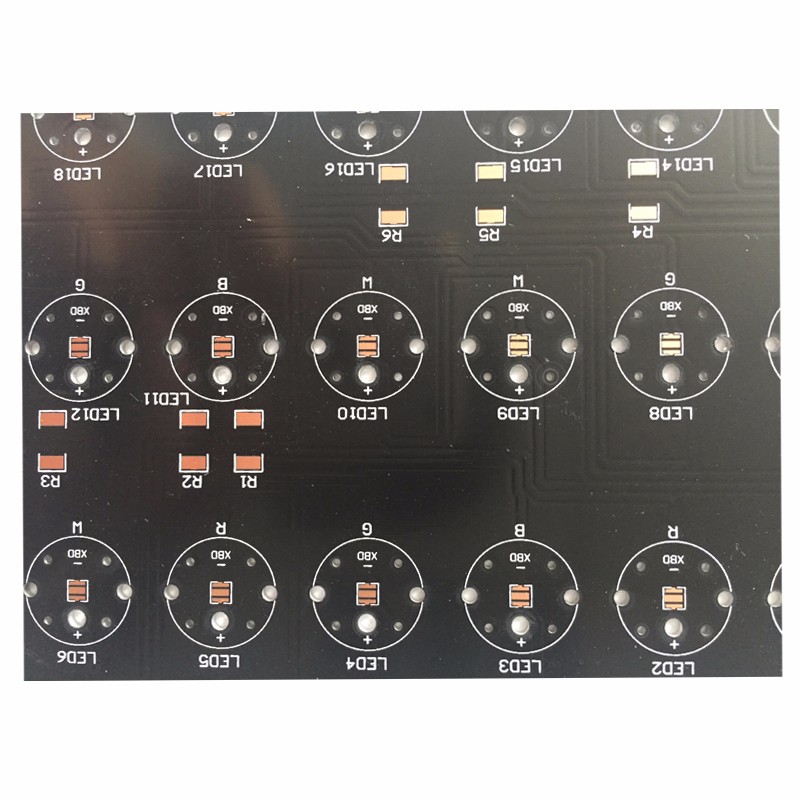

双面电路板

2 SMOBC工艺

SMOBC板的主要优点是解决了细线条之间的焊料桥接短路现象，同时由于铅锡比例恒定，比热熔板有更好的可焊性和储藏性。

制造SMOBC板的方法很多，有标准图形电镀减去法再退铅锡的SMOBC工艺;用镀锡或浸锡等代替电镀铅锡的减去法图形电镀SMOBC工艺;堵孔或掩蔽孔法SMOBC工艺;加成法SMOBC工艺等。下面主要介绍图形电镀法再退铅锡的SMOBC工艺和堵孔法SMOBC工艺流程。

图形电镀法再退铅锡的SMOBC工艺法相似于图形电镀法工艺。只在蚀刻后发生变化。

双面覆铜箔板 --> 按图形电镀法工艺到蚀刻工序 --> 退铅锡 --> 检查 --> 清洗 --> 阻焊图形 --> 插头镀镍镀金 --> 插头贴胶带 --> 热风整平 --> 清洗 --> 网印标记符号 --> 外形加工 --> 清洗干燥 --> 成品检验 --> 包装 --> 成品。

SMOBC工艺的基础是先制出裸铜孔金属化双面板，再应用热风整平工艺。

堵孔法主要工艺流程如下：

双面覆箔板 --> 钻孔 --> 化学镀铜 --> 整板电镀铜 --> 堵孔 --> 网印成像(正像) --> 蚀刻 --> 去网印料、去堵孔料 --> 清洗 --> 阻焊图形 --> 插头镀镍、镀金 --> 插头贴胶带 --> 热风整平 --> 下面工序与上相同至成品。

此工艺的工艺步骤较简单、关键是堵孔和洗净堵孔的油墨。

在堵孔法工艺中如果不采用堵孔油墨堵孔和网印成像，而使用一种特殊的掩蔽型干膜来掩盖孔，再曝光制成正像图形，这就是掩蔽孔工艺。它与堵孔法相比，不再存在洗净孔内油墨的难题，但对掩蔽干膜有较高的要求
