群慧pcb加急打样_PCB制板工艺审查和准备有哪些?印刷线路板

人气:1648 发表时间:2019-04-25 10:10:27

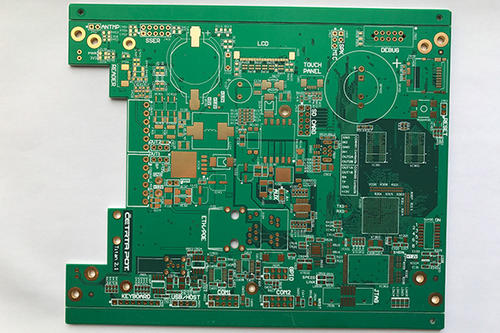

在印制电路板制造过程中,涉及到诸多方面的工艺工作,从工艺审查到生产到最终检验,都必须考虑到工艺质量和生产质量的监测和控制。为此,将曾通过生产实践所获得的点滴经验提供给同行,仅供参考,深圳印刷线路板-深圳群慧电子


一、 工艺审查

工艺审查是针对设计所提供的原始资料,根据有关的"PCB设计规范"及有关标准,结合生产实际,对设计部位所提供的制造印制电路板有关设计资料进行工艺性审查。工艺审查的要点有以下几个方面:

1、设计资料是否完整(包括:软盘、执行的技术标准等);

2、调出软盘资料,进行工艺性检查,其中应包括电路图形、阻焊图形、钻孔图形、数字图形、电测图形及有关的设计资料等;

3、对工艺要求是否可行、可制造、可电测、可维护等。

二、 工艺准备

工艺准备是在根据设计的有关技术资料的基础上,进行生产前的工艺准备。工艺应按照工艺程序进行科学的编制,其主要内容应括以下几个方面:

1、在制定工艺程序,要合理、要准确、易懂可行;

2、在首道工序中,应注明底片的正反面、焊接面及元件面、并且进行编号或标志;

3、在钻孔工序中,应注明孔径类型、孔径大小、孔径数量;

4、在进行孔化时,要注明对沉铜层的技术要求及背光检测或测定;

5、孔后进行电镀时,要注明初始电流大小及回原正常电流大小的工艺方法;

6、在图形转移时,要注明底片的药膜面与光致抗蚀膜的正确接触及曝光条件的测试条件确定后,再进行曝光;

7、曝光后的半成品要放置一定的时间再去进行显影;

8、图形电镀加厚时,要严格的对表面露铜部位进行清洁和检查;镀铜厚度及其它工艺参数如电流密度、槽液温度等;

9、进行电镀抗蚀金属-锡铅合金时,要注明镀层厚度;

10、蚀刻时要进行首件试验,条件确定后再进行蚀刻,蚀刻后必须中和处理;

11、在进行多层板生产过程中,要注意内层图形的检查或AOI检查,合格后再转入下道工序;

12、在进行层压时,应注明工艺条件;

13、有插头镀金要求的应注明镀层厚度和镀覆部位;

14、如进行热风整平时,要注明工艺参数及镀层退除应注意的事项;

15、成型时,要注明工艺要求和尺寸要求;

16、在关键工序中,要明确检验项目及电测方法和技术要求。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多PCB资讯可关注:http://www.szqhpcb.com/
