关于多层电路板PCB抄板方法_深圳pcb打样

人气:2126 发表时间:2019-04-22 10:39:17

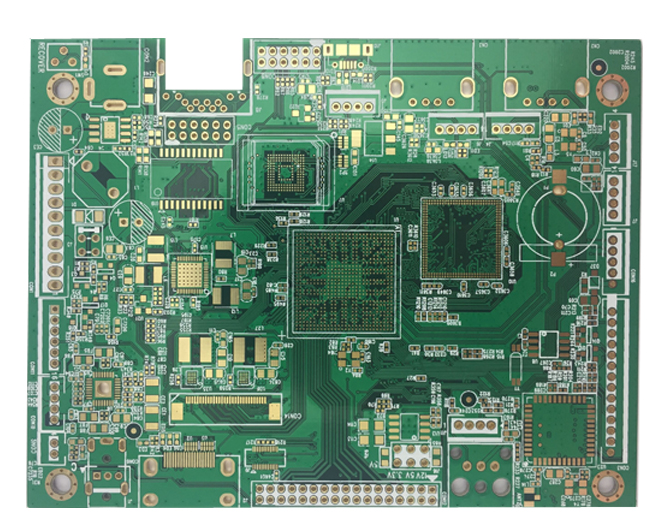

深圳pcb打样,在PCB抄板工作中,单、双面板是最常见也是最简单的电路板抄板,相信大家对此并不感到陌生;但是对于更多层的高层PCB板就不那么简单了。

那么对于这些多层电路板该如何PCB抄板的呢?下面介绍几种多层电路板PCB抄板技巧。 其实四层板抄板就是重复抄两个双面板,六层就是重复抄三个双面板等,多层之所以让人望而生畏,是因为我们无法看到其内部的走线。

一块精密的多层板,我们怎样看到其内层乾坤呢?——分层。 现在分层的办法有很多,有药水腐蚀、刀具剥离等,但很容易把层分过头,丢失资料。经验告诉我们,砂纸打磨是最准确的。

当我们抄完PCB的顶底层后,一般都是用砂纸打磨的办法,磨掉表层显示内层;砂纸就是五金店出售的普通砂纸,一般平铺PCB,然后按住砂纸,在PCB上均匀磨擦(如果板子很小,也可以平铺砂纸,用一根手指按住PCB在砂纸上磨擦)。要点是要铺平,这样才能磨得均匀。 丝印与绿油一般一擦就掉,铜线与铜皮就要好好擦几下。一般来说,蓝牙板几分钟就能擦好,内存条大概要十几分钟;当然力气大,花的时间会少一点;力气小花的时间就会多一点。

磨板是目前分层用得最普遍的方案,也是最经济的了。咱们可以找块废弃的PCB试一下,其实磨板没什么技术难度,只是有点枯燥,要花点力气,完全不用担心会把板子磨穿磨到手指头。

深圳市群慧电子有限公司是一家专业生产高精密双面、多层及阻抗、盲埋孔、厚铜线路板制造商,产品覆盖HDI、厚铜、背板、刚挠结合、埋容埋阻、金手指等各类线路板,可满足客户对各类产品的需求,业务合作:13632635896  更多PCB资讯可关注:http://www.szqhpcb.com/
