印制电路板PCB设计经验汇总

作为一名电子工程师，印制电路板是电子工程师做电子设计必备的功课，相信大家在工作中也遇到过一些电子设计中的困惑和难题，这里我总结了一下印制电路板过程中的一些设计方法，希望能给予你们解答。

一、印制电路板的尺寸与器件的布置，

印制电路板大小要适中，过大时印制线条长，阻抗增加，不仅抗噪声能力下降，成本也高；过小，则散热不好，同时易受临近线条干扰。在器件布置方面与其它逻辑电路一样，应把相互有关的器件尽量放得靠近些，这样可以获得较好的抗噪声效果。时钟发生器、晶振和CPU的时钟输入端都易产生噪声，要相互靠近些。易产生噪声的器件、小电流电路、大电流电路等应尽量远离逻辑电路，如有可能，应另做电路板，这一点十分重要。

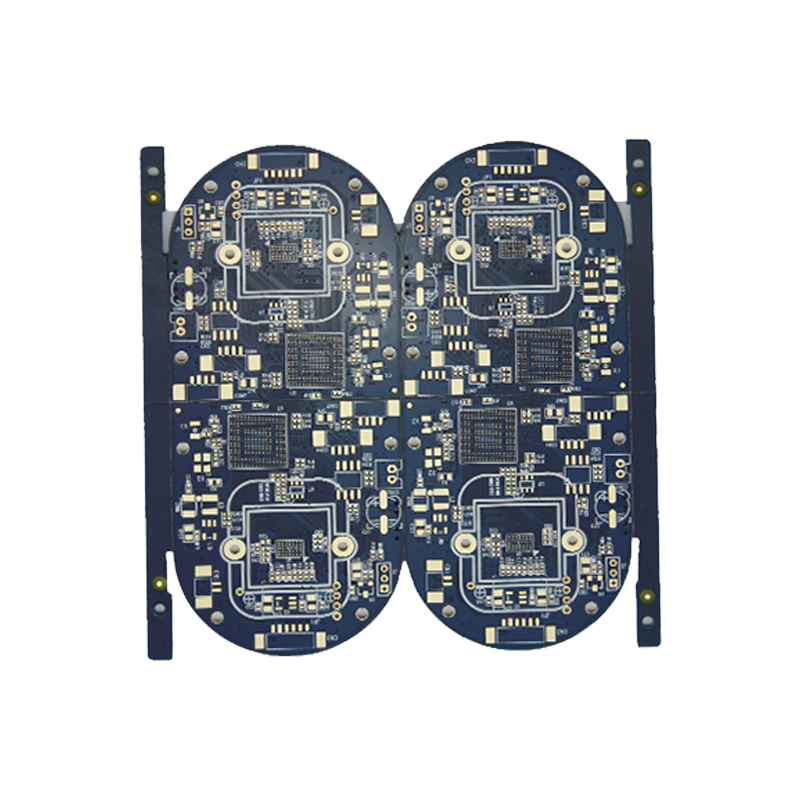

印制电路板PCB设计经验汇总

二、去耦电容配置

在直流电源回路中，负载的变化会引起电源噪声。例如在数字电路中，当电路从一个状态转换为另一种状态时，就会在电源线上产生一个很大的尖峰电流，形成瞬变的噪声电压。配置去耦电容可以抑制因负载变化而产生的噪声，是印制电路板的可靠性设计的一种常规做法。

配置原则如下：

电源输入端跨接一个10～100uF的电解电容器，如果印制电路板的位置允许，采用100uF以上的电解电容器的抗干扰效果会好。
