详细了解多层电路板优劣势

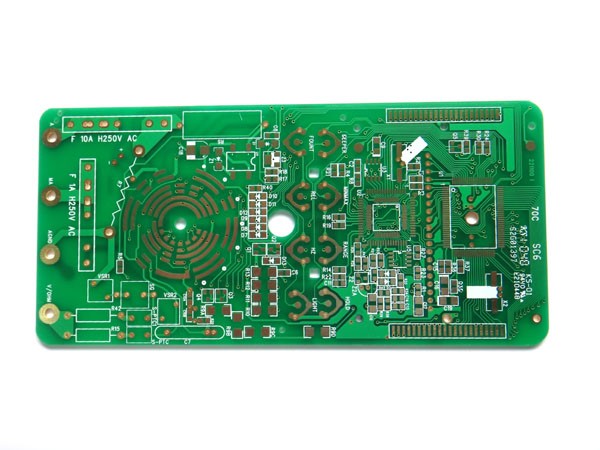

    双面电路板是中间一层介质，两面都是走线层。多层电路板就是多层走线层，每两层之间是介质层，介质层可以做的很薄。多层电路板至少有三层导电层，其中两层在外表面，而剩下的一层被合成在绝缘板内。它们之间的电气连接通常是通过电路板横断面上的镀通孔实现的。

优点：

    装配密度高、体积小、质量轻由于装配密度高，各组件（包括元器件）间的连线减少，因此提高了可靠性；可以增加布线层数，从而加大了设计灵活性；能构成具有一定阻抗的电路;可形成高速传输电路;可设置电路、磁路屏蔽层，还可设置金属芯散热层以满足屏蔽、散热等特种功能需要;安装简单，可靠性高。

缺点：

    造价高；周期长；需要高可靠性的检测手段。多层印制电路是电子技术向高速度、多功能、大容量、小体积方向发展的产物。随着电子技术的不断发展，尤其是大规模和超大规模集成电路的广泛深入应用，多层印制电路正迅速向高密度、高精度、高层数化方向发展t出现了微细线条、小孔径贯穿、盲孔埋孔、高板厚孔径比等技术以满足市场的需要。

多层pcb线路板与双面板区别

    多层pcb线路板是由交替的导电图形层及绝缘材料层压粘合而成的一种印制电路板。导电图形的层数在三层以上，层间电气互连是通过金属化孔实现的。如果用一块双面板作为内层、两块单面板作为外层或两块双面板做内层、两块单面板作为外层，通过定位系统及绝缘黏结材料叠压在一起，并将导电图形按设计要求进行互连，就成为四层、六层印制电路板，也称为多层pcb线路板。

对比一般多层板和双面板的生产工艺，主要的不同是多层板增加了几个特有的工艺步骤：内层成像和黑化、层压、凹蚀和去钻污。在大部分相同的工艺中，某些工艺参数、设备精度和复杂程度方面也有所不同。如多层板的内层金属化连接是多层板可靠性的决定性因素，对孔壁的质量要求比双层板要严，因此对钻孔的要求就更高。另外，多层板每次钻孔的叠板数、钻孔时钻头的转速和进给量都和双面板有所不同。多层板成品和半成品的检验也比双面板要严格和复杂的多。多层板由于结构复杂，所以要采用温度均匀的甘油热熔工艺，而不采用可能导致局部温升过高的红外热熔工艺等。
