高速PCB设计中推荐使用多层电路板原因

人气:182 发表时间:2020-05-15 16:34:36

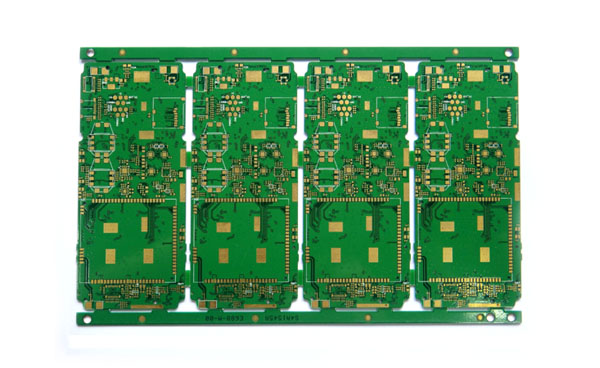

在高速PCB设计中推荐使用多层电路板。首先,多层电路板分配内层专门给电源和地,因此,具有如下优点:

  ·电源非常稳定;

  电路阻抗大幅降低;

  ·配线长度大幅缩短。


  此外,从成本角度考虑,在相同面积作成本做比较时,虽然多层电路板的成本比单层电路板高,不过如果将电路板小型化、降低噪声的方便性等其他因素纳入考量时,多层电路板与单层电路板两者的成本差异并不如预期的高。根据我们所知的数据来单纯计算电路板的面积成本时,每日元可购双层电路板面积约为462mm2左右,4层电路板则为26mm2,也就是说设计同样的电路,如果4层电路板的使用面积能降低到双层板的1/2,那么成本就与双层电路板相同。虽然批量多层会影响电路板的单位面积成本,不过尚不致有4倍的价差,如果发生4倍以上的价差时,只要能设法缩减电路板的使用面积,并设法降至双层板的1/4以下即可。
